鍛造ブランク・切断リングようのホッパー各種、製作いたします。小径・大径、幅小・幅広にかかわらず、ユーザー様のご要望通りに製作いたします。
傷をつけてはいけないワーク、表裏判別が必要なワーク等には、パーツフィーダーが最適です。ご要望に合わせ、各種製作いたします。
ターンテーブル径・機械高さ等、ユーザー様のご要望に合わせ、各種製作いたします。
ホッパー
鍛造ブランク・切断リングようのホッパー各種、製作いたします。
ユーザー様のご要望に合わせ、対象ワークサイズの調整・ステップ間隔・総ステップ数・モーター出力等、ワンオフ製作させていただきます。
また、ライン内設置を御考えの場合に、ホッパーの制御回路を隣接機械操作盤内に統合するといった電機仕様変更にも対応いたします。
ホッパー
A06206
A06279
対象ワーク
外径(φmm)
30～60
80～120
幅(mm)
20～40
15～30
供給個数
設定サイクルタイム
1pc/2.5sec
1pc/5sec
機械寸法
所要床面寸法
W x D (mm)
800 x 1600
*
重量(kg)
400
**
*
仕様により機械サイズは変更されます
**
仕様により機械重量は変更されます
パーツフィーダー
傷をつけてはいけないワーク、表裏判別が必要なワーク等には、パーツフィーダーが最適です。
ホッパーでは対応しにくい、小径ワーク・薄肉ワーク、または異径材等、ユーザー様のご要望に合わせ、対応させていただきます。
最大ワーク投入数等のご指示に基づき、ボール系等選定させていただきます。
パーツフィーダーからラインシュートへの接続についても、各種ご相談下さい。 平ベルト式リフトコンベア等、各種搬送支援装置を取り揃えております。
パーツフィーダー + リフター
A06206
A06279
対象ワーク
外径(φmm)
20～30
24～30
幅(mm)
14～25
20～32
整列条件
設定サイクルタイム
1pc/2sec
供給列数
1
達成率(%)
99.9
推定騒音値(dB)
90
機械寸法
所要床面寸法
W x D (mm)
970 x 910
*
1050 x 1050
*
ボール径(φmm)
490
*
640
*
重量(kg)
---
**
---
**
*
仕様により機械サイズは変更されます
**
仕様により機械重量は変更されます

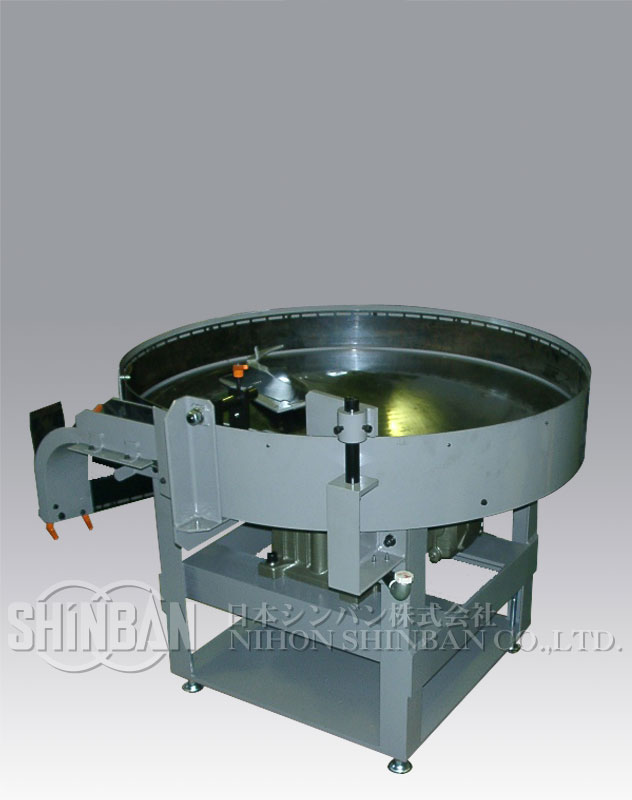

ターンテーブル
前加工ラインと後加工ラインの間等に設置されることが多いターンテーブルについても、 ターンテーブル径・機械高さ等、ユーザー様のご要望に合わせ、各種製作いたします。
ターンテーブル
A06204
A06301
対象ワーク
外径(φmm)
34～45
50～90
幅(mm)
7～12
15～24
供給能力
設定サイクルタイム
1pc/2sec
1pc/4sec
機械寸法
所要床面寸法
W x D (mm)
970 x 910
*
1050 x 1050
*
円盤径(φmm)
800
*
1000
*
重量(kg)
---
**
---
**
*
仕様により機械サイズは変更されます
**
仕様により機械重量は変更されます
